一份能照着施工的厨房设计方案
为这间 8.06㎡ L 形厨房定下的完整方案：三面墙分区、按身高做的分高台面、洗→切→烧动线、全部嵌入式电器的开孔与回路、燃气排烟合规红线，以及下单前必须现场复核的清单。
方案速览AT A GLANCE · 净面积 / 台面双高 / 工作三角 / 电器数
尺寸与分区LAYOUT · 谁靠哪面墙、多大、多高
- 净面积 / 层高
- 8.06 ㎡ / 250 cm
- 底宽 × 进深
- 218 × 385 cm
- 清洗区台面高
- 95 cm（顶墙 · 带窗）
- 烹饪区台面高
- 83 cm（左墙 · 近烟道）
- 门洞 / 通道
- 右墙 240 全开放
- 柜体 + 电器构件
- 14 件
烹饪区（台面 83）
微蒸烤一体机塔柜 + 两组抽屉 + 备餐落台 70 + 天然气双灶 80（近烟道）+ 上方 90 油烟机。台面降低 12cm，看得进锅、翻炒省力。
清洗区（台面 95）
90 水槽柜装 ⌀780 大单盆（盆心偏窗左 25cm、仍在窗下采光），左侧转角拉篮化解盲角；右侧 60 嵌入式洗碗机共用上下水。台面抬高免弯腰。
冷藏 + 备餐电器台
60×170 嵌入式冰箱与柜齐平、不凸出；右端备餐电器台 90 配插座墙放电饭煲 / 水壶。右墙 240 门洞全开放，进出通道宽裕。
全屋户型平面图

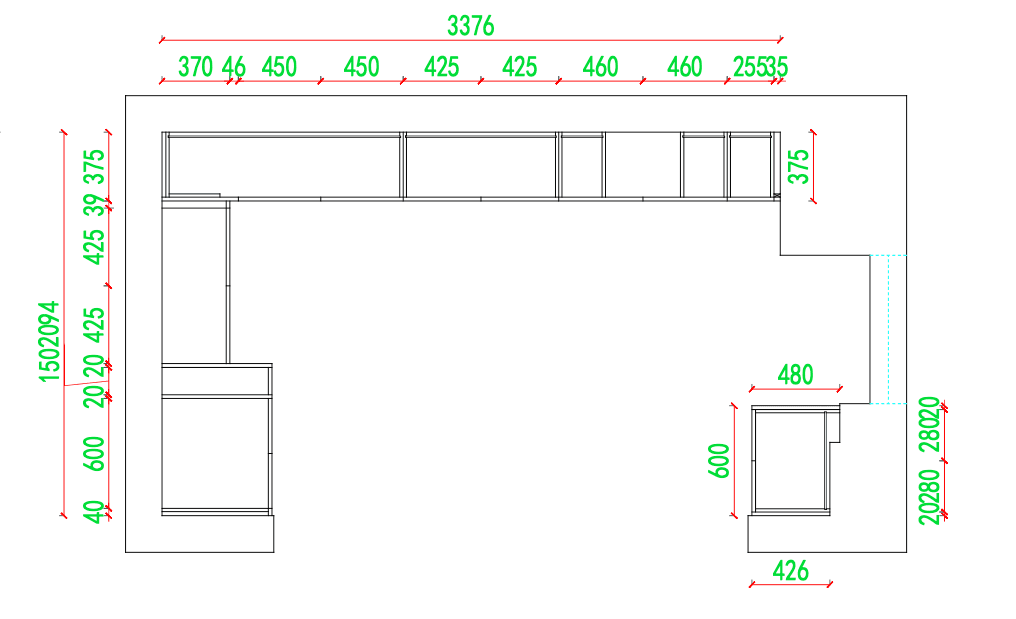

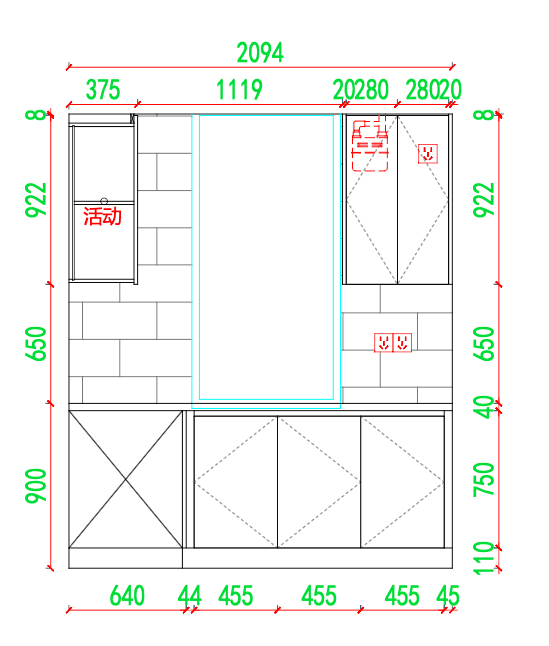

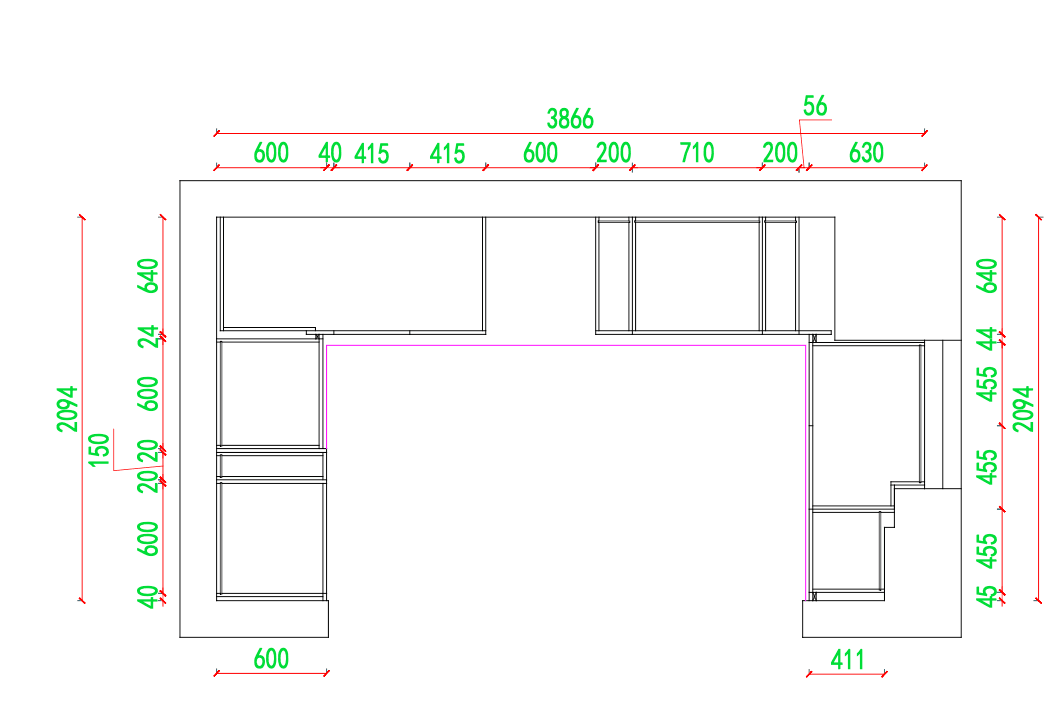

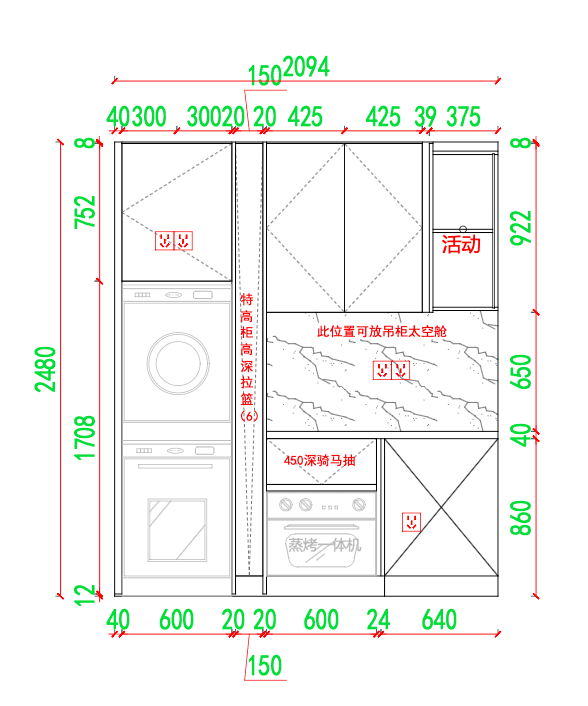

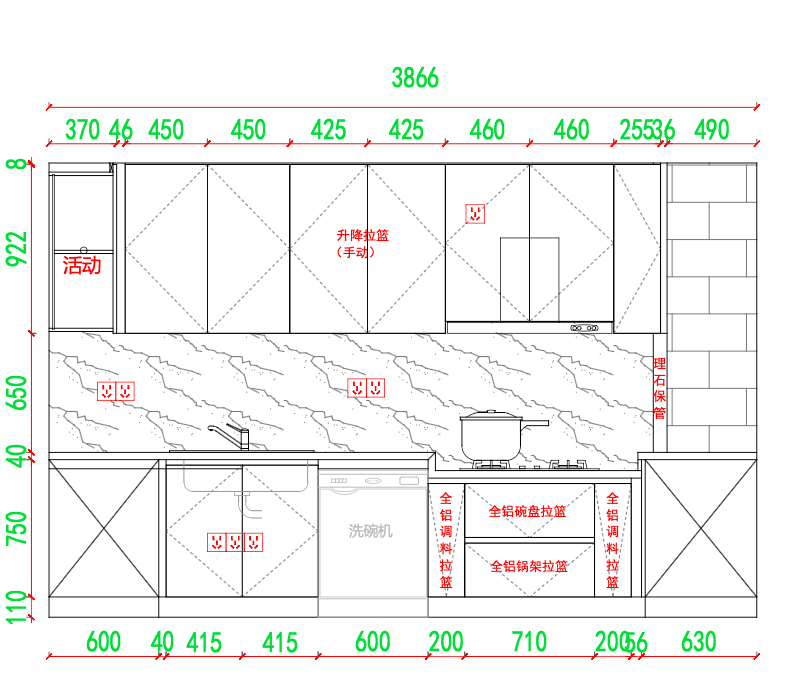

五视图工程图纸
台面双高度HEIGHT · 按身高定，洗高烧低
核心是让两类动作各处在省力高度。水槽区做的是洗、择、淘——人要俯身、双手在盆内搓洗，台面抬到 95（接近肘下），洗时背基本不弯；若按常规 80 出头，洗一锅菜要塌着腰。灶区相反：中式炒锅深、要从上方看进锅翻炒掂勺，台面降到 83 让锅沿落到肘下一点，胳膊能压住锅柄发力。同一段台面做不到两全，所以按动作拆成水槽 95、灶区 83，差 12cm，正好对应「洗要高、烧要低」。
| 主厨身高 cm | 水槽 / 备餐区台面 | 灶台区台面 |
|---|---|---|
| 约 158 | 90 | 78 |
| 约 168 | 93 | 81 |
| 约 175（基准） | 95 | 83 |
| 约 182 | 97 | 85 |
规则：身高每 ±5cm，两个区同步 ±1.5cm（保持 12cm 高差不变，已就近取整到橱柜可加工的 0.5cm）。实测时以「自然站直、手肘自然下垂」时肘高减 10–15cm 复核水槽台面，再下推 12cm 定灶台。
本房沿 顶墙水槽(112,355) → 顶墙 / 左墙转角 → 左墙备餐落台(30,215) → 左墙灶(30,290) 走 L 形单向流转：右手在水槽淘洗，转身落到转角台面切配，再沿左墙推到灶上烧，洗净→切配→下锅一条线不回头，水槽到灶绕过 L 角仅约 105cm（核心边已是全房最短）。
开孔与合规APPLIANCES & COMPLIANCE · 先定型号再下橱柜
铁律：所有电器先定品牌型号、拿到开孔图，再下橱柜与台面。下表尺寸 / 开孔以最终选定型号为准。
| 电器 | 规格 / 开孔 / 回路 | 要点 |
|---|---|---|
| 中式吸油烟机（顶吸 / 侧吸） | 机身 90×50×33，安装 baseZ152（下沿距灶面约 69cm），贴左墙。横排管 Φ160/Φ180 接烟道。16A 独立支路。 | 机身进深 50 比灶台 60 浅 10cm，前缘捕集略弱，建议优先侧吸或近吸款补偿；下沿距灶 65–75cm 为宜，本案 69cm 合适。 |
| 天然气灶（中式嵌入式双灶 / 2 口） | 开孔常规 760×430mm（以型号为准），台面高 83，80×60，贴左墙。接天然气，不接电（脉冲点火用电池）。 | 双灶宽 80，顶端 y330 距全高烟道柱（y336）仅 6cm，正下方对 90 油烟机。务必先拿到开孔图再下橱柜台面开孔。 |
| 水槽龙头（抽拉式）+ ⌀780 大单盆 | 90 水槽柜配外径 750–780mm 一体大单盆（内径约 720，可平放炒锅 / 烤盘；台下盆）。单孔抽拉龙头，下水 Φ50 走窗台下。台面高 95。 | 盆心偏窗中心约 25cm（60 洗碗机占右侧的结构性结果），盆右 2/3 仍在窗下采光；龙头选矮脚 / 可折叠款，避免顶到窗扇。 |
| 微蒸烤一体机（塔柜内） | 微波 + 蒸 + 烤一体，嵌入式开孔约 560 宽 ×450 高 ×550 深 mm，容量 40–50L。16A 独立回路（必须独立支路）。装左墙塔柜（h220），腔体腰高 baseZ 约 100–145。 | 塔柜总高 220、深 60：下抽屉（放烤盘）→ 一体机 → 顶柜收纳。一体机省一个开孔、给收纳让位；开孔严格按选定型号。 |
| 嵌入式洗碗机（全嵌 / 集成） | 宽 600mm（60cm 标准）×60×机身高约 82（嵌 95cm 连续台面下，门板与台面齐平），贴顶墙、水槽右侧。进排水共用水槽下管路，16A 独立回路 + 防溅插座。 | 60cm 约 13 套餐具。机身 y325 在门洞（y≤320）之上、不挡门；门朝室内开占顶墙前约 60cm 净空，避免与进出门同时开。 |
| 冰箱（嵌入式 60×170，包进橱柜） | 机身 60×60×170，贴底墙、中心 (90,30)，贴左墙塔柜右侧。16A 普通插座（建议独立支路）。柜门包覆（平嵌 / 全嵌），与柜面齐平。 | 嵌入关键 = 散热：背部留 ≥5cm 风道、顶部留排风，柜体内净宽 = 机身 + 左右各 1–2cm。门铰方向按选型，确保开门不撞备餐台。 |
燃气 / 排烟合规红线
强制 项验收不过可拒收返工。
现场核对清单RISKS · 这几条不解决会返工
图纸与下一步DRAWINGS & NEXT · PDF / 3D 工作室 / 物料单
- 完整蓝图
- 硅谷假日厨房图纸 PDF ↗
- 配套物料
- 物料单 →
本方案与 3D 工作室、五视图、PDF 共用同一套坐标（原点在底墙左角，中心点 = cm）。坐标经碰撞 / 烟道 / 门洞 / 窗校验；下单前务必现场复核燃气表位置与电器型号开孔。
